[Android] Constraint Layout

기능

Relative Positioning



뷰의 배치 기준은 다음과 같다.

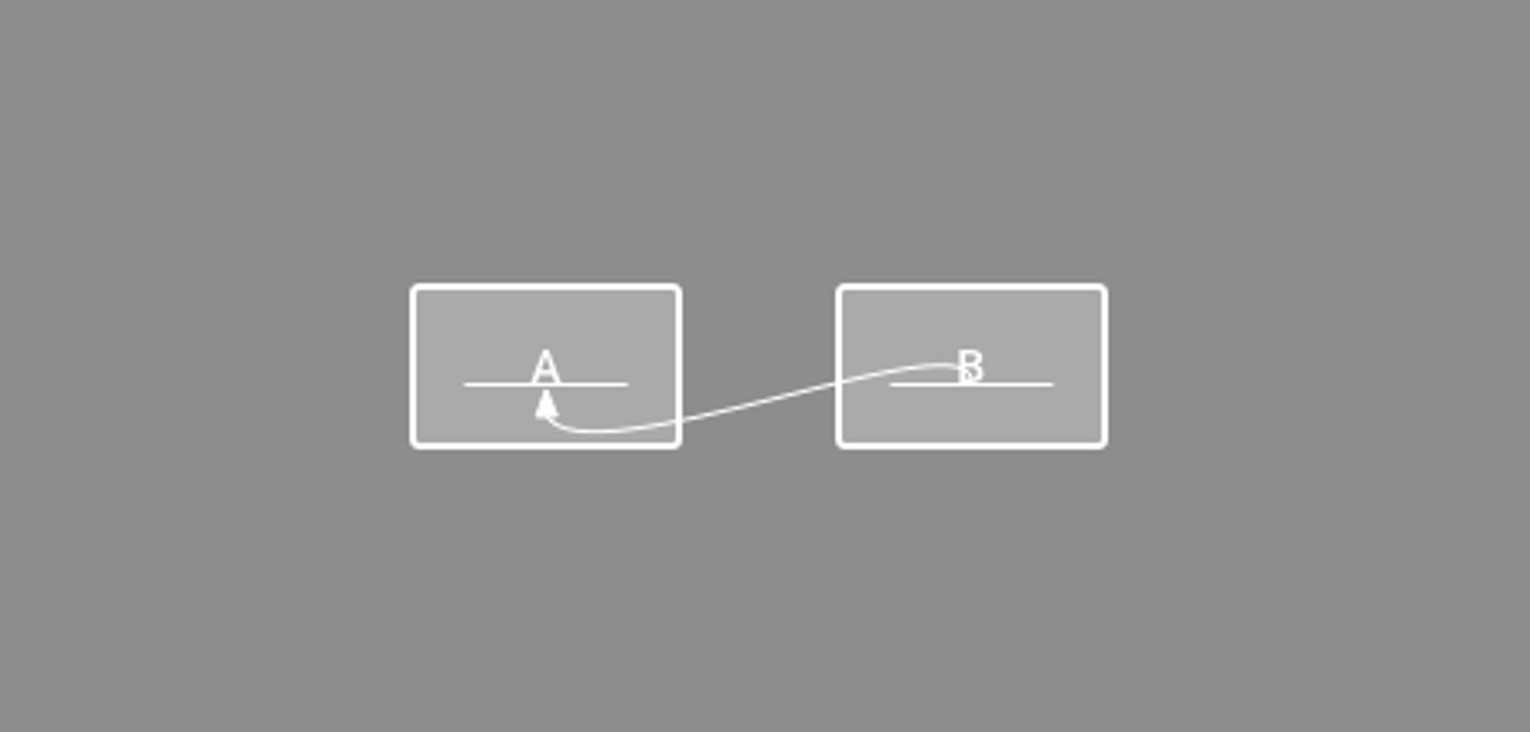

• Text의 경우 baseline을 사용할 수 있다.

• left와 start의 차이는 무엇일까?
  • RTL, LTR

ConstraintLayout은 뷰들의 상대적인 위치로 뷰들을 배치한다.

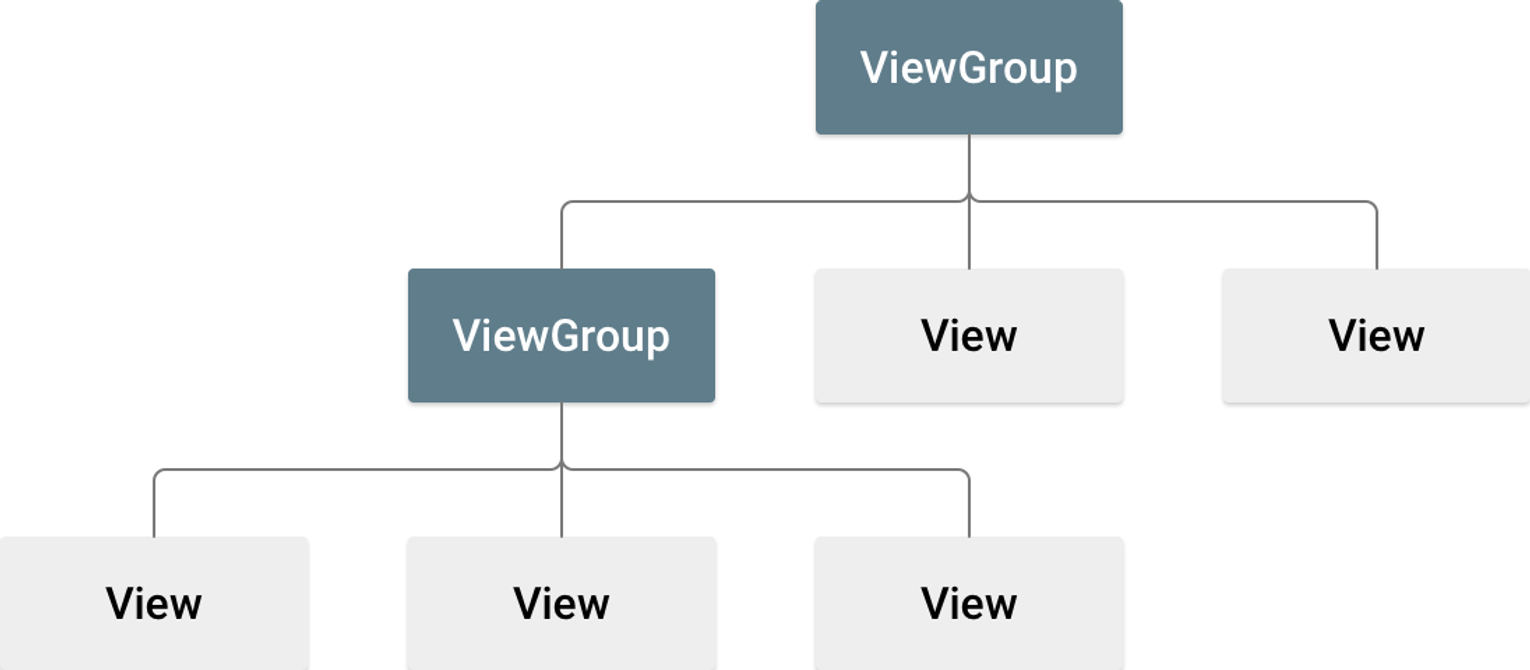

• 안드로이드의 화면은 ConstraintLayout같은 뷰 그룹이 다른 뷰나 뷰 그룹을 가지고 있는 형태로 만들어진다.
  • 가장 바깥쪽의 뷰그룹이 parent 로 지칭되고, 나머지 요소는 id값으로 구분된다.

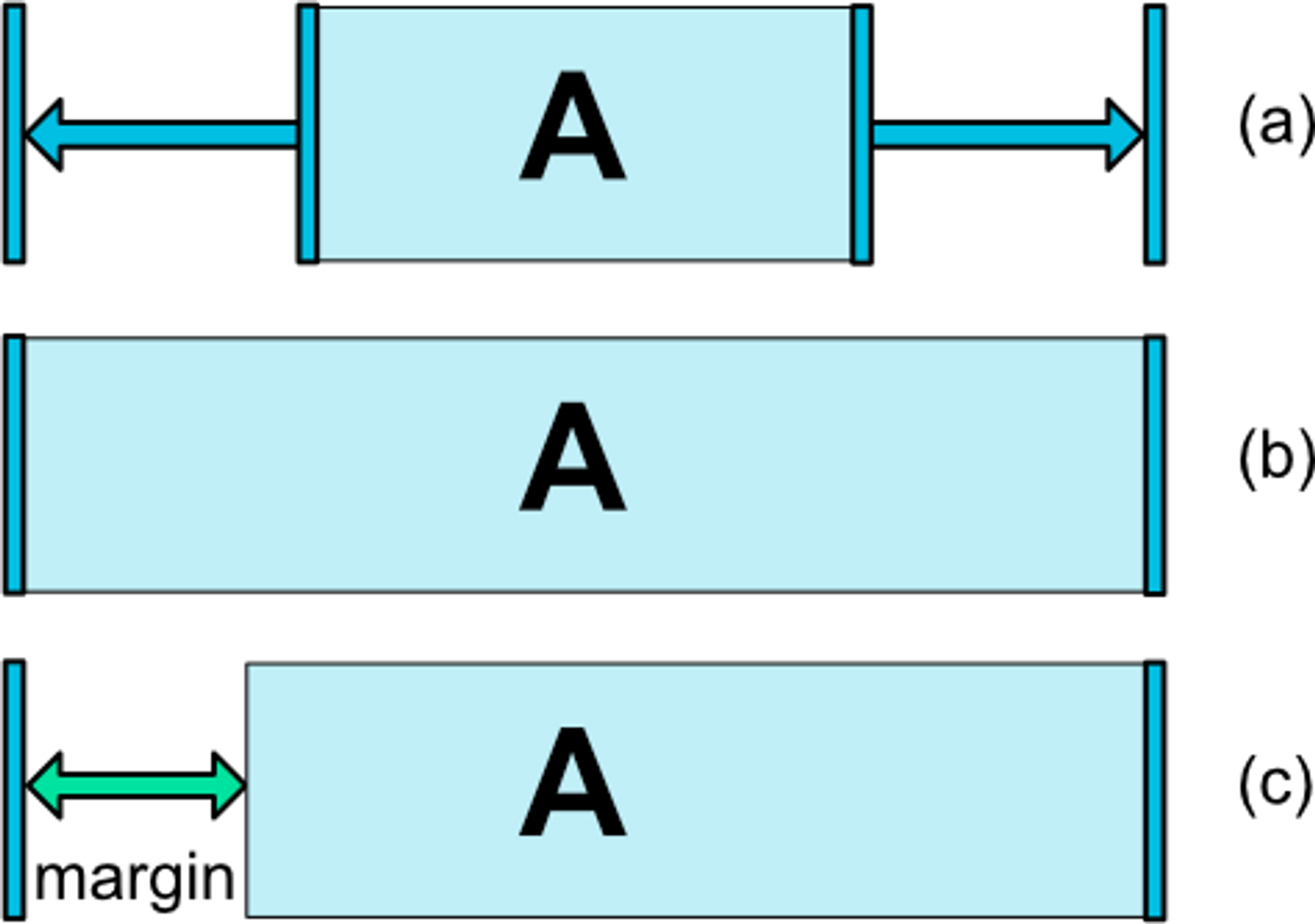

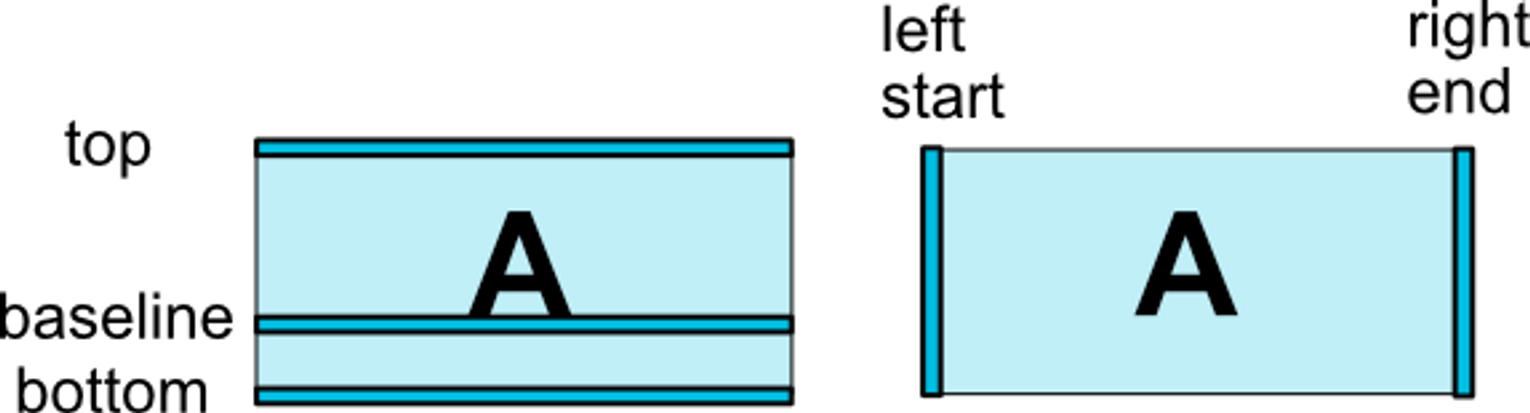

뷰의 크기

• wrap_content
• match_constraint (0dp)
• 크기 지정

배치 방법

• layout_constraintLeft_toLeftOf
• layout_constraintLeft_toRightOf
• layout_constraintRight_toLeftOf
• layout_constraintRight_toRightOf
• layout_constraintTop_toTopOf
• layout_constraintTop_toBottomOf
• layout_constraintBottom_toTopOf
• layout_constraintBottom_toBottomOf
• layout_constraintBaseline_toBaselineOf
• layout_constraintStart_toEndOf
• layout_constraintStart_toStartOf
• layout_constraintEnd_toStartOf
• layout_constraintEnd_toEndOf

Margin

• Margin은 아는 그대로다.

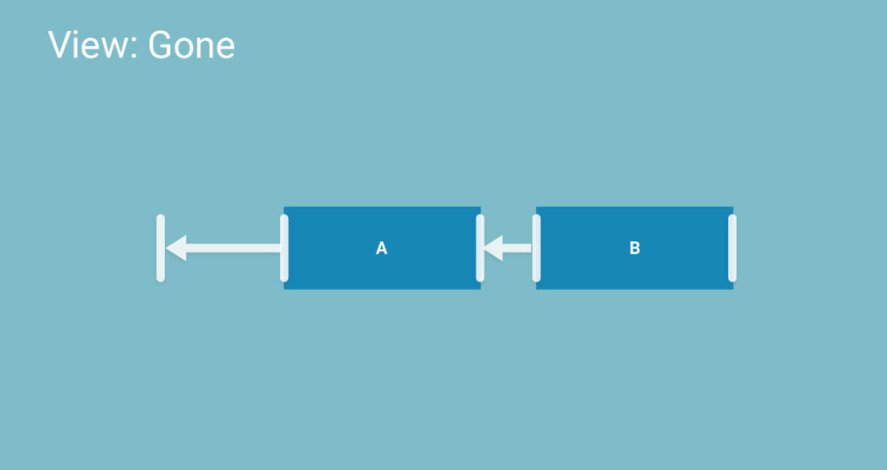

Gone Margin

안드로이드 ConstraintLayout 개념과 사용법 정복하기 - 개발자 직강 (realm.io)

• A뷰에 constraint를 같는 B 뷰가 있다. 만약 A뷰의 visiblity가 gone이 되면, B는 어떻게 될까?

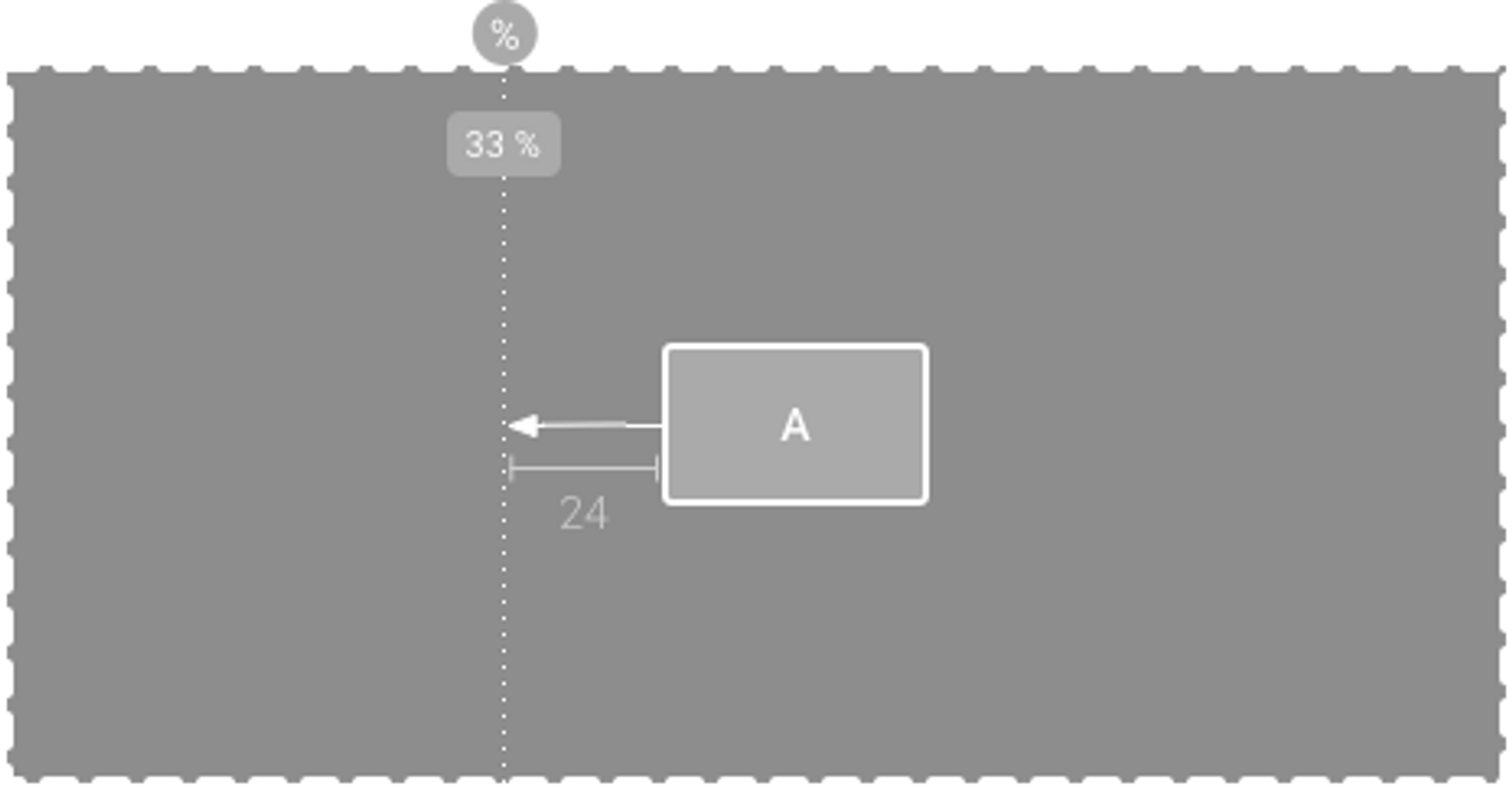

Guideline

{"originWidth":1530,"originHeight":798,"style":"alignLeft","width":467,"height":244,"caption":"ConstraintLayout으로 반응형 UI 빌드

<androidx.constraintlayout.widget.Guideline
    android:id="@+id/guideline2"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:orientation="vertical"
    app:layout_constraintGuide_percent="0.55"/>

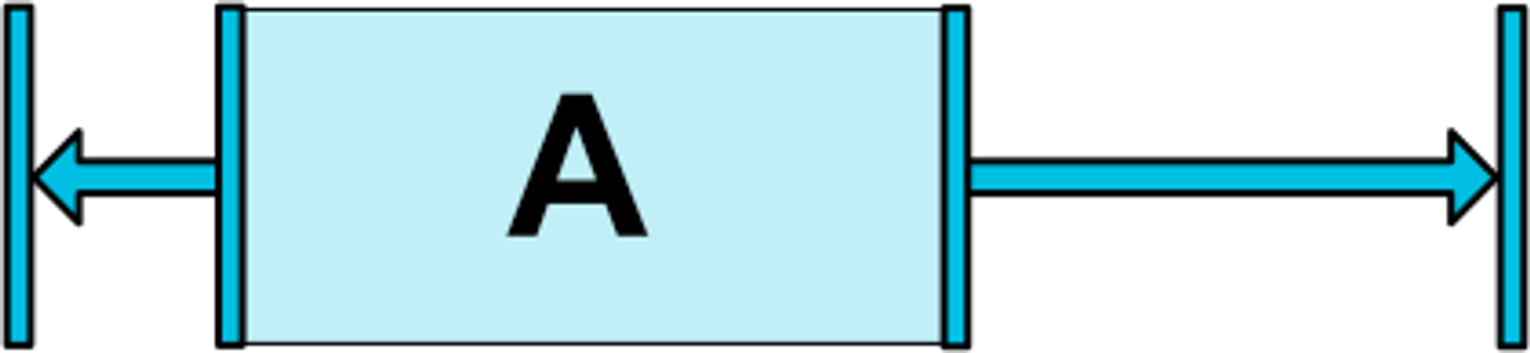

Bias

app:layout_constraintHorizontal_bias="0.3"

• 뷰를 치우치게 만들 수 있다.

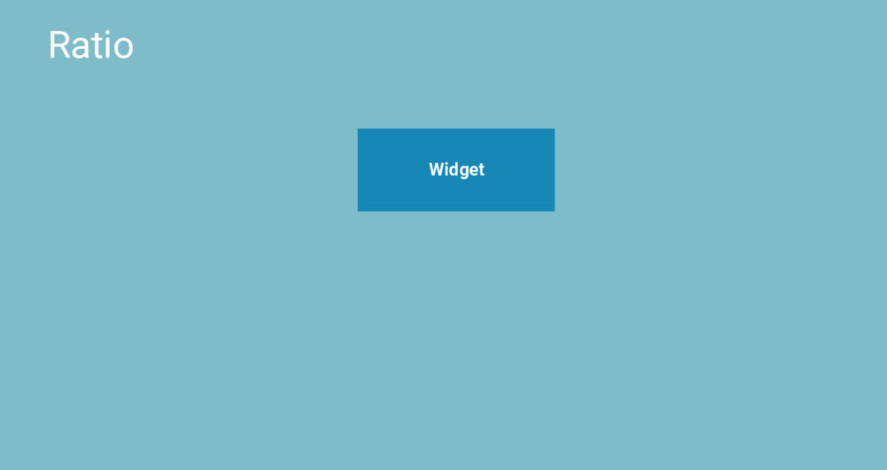

Ratio

• 비율을 지정하려면 크기 중 하나를 match_constraint로 지정해야한다

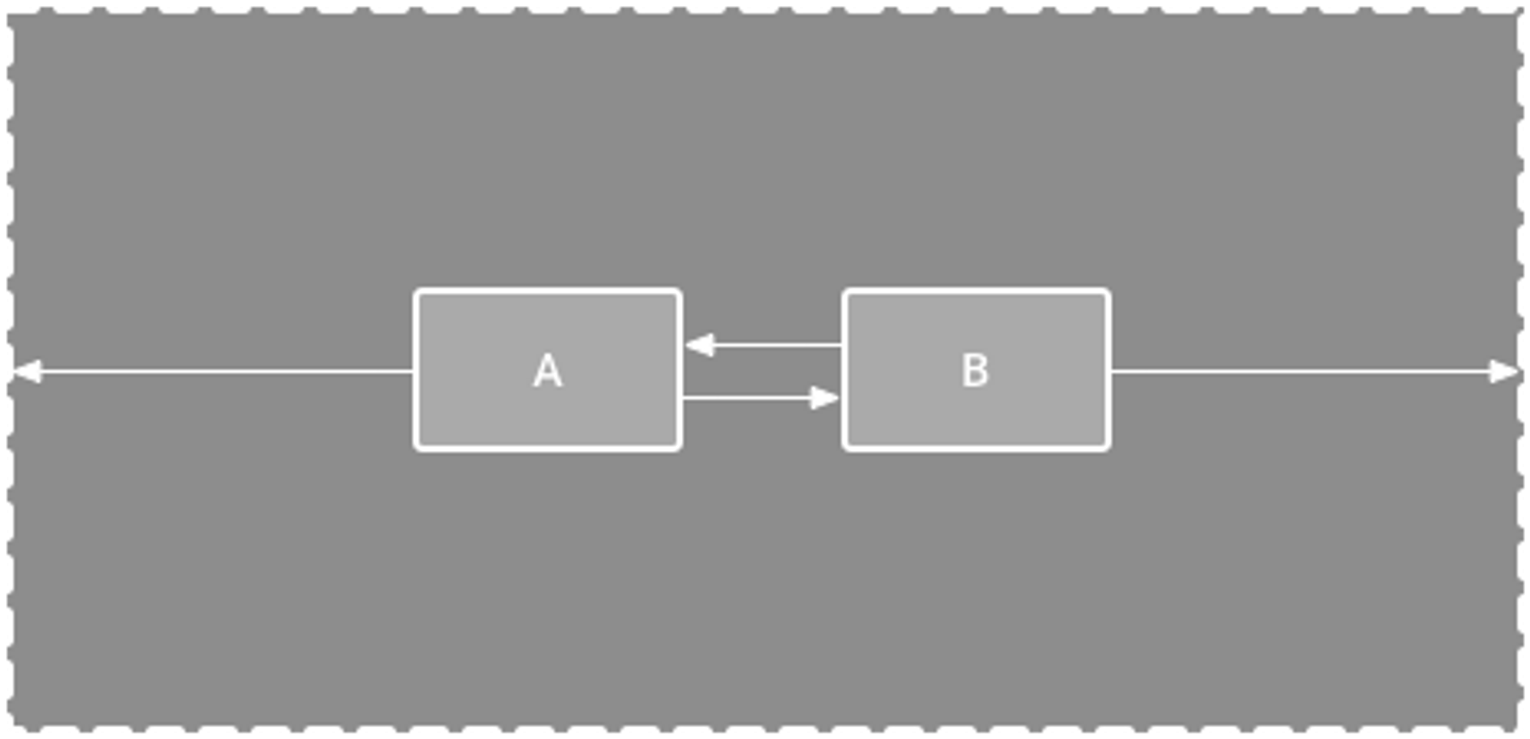

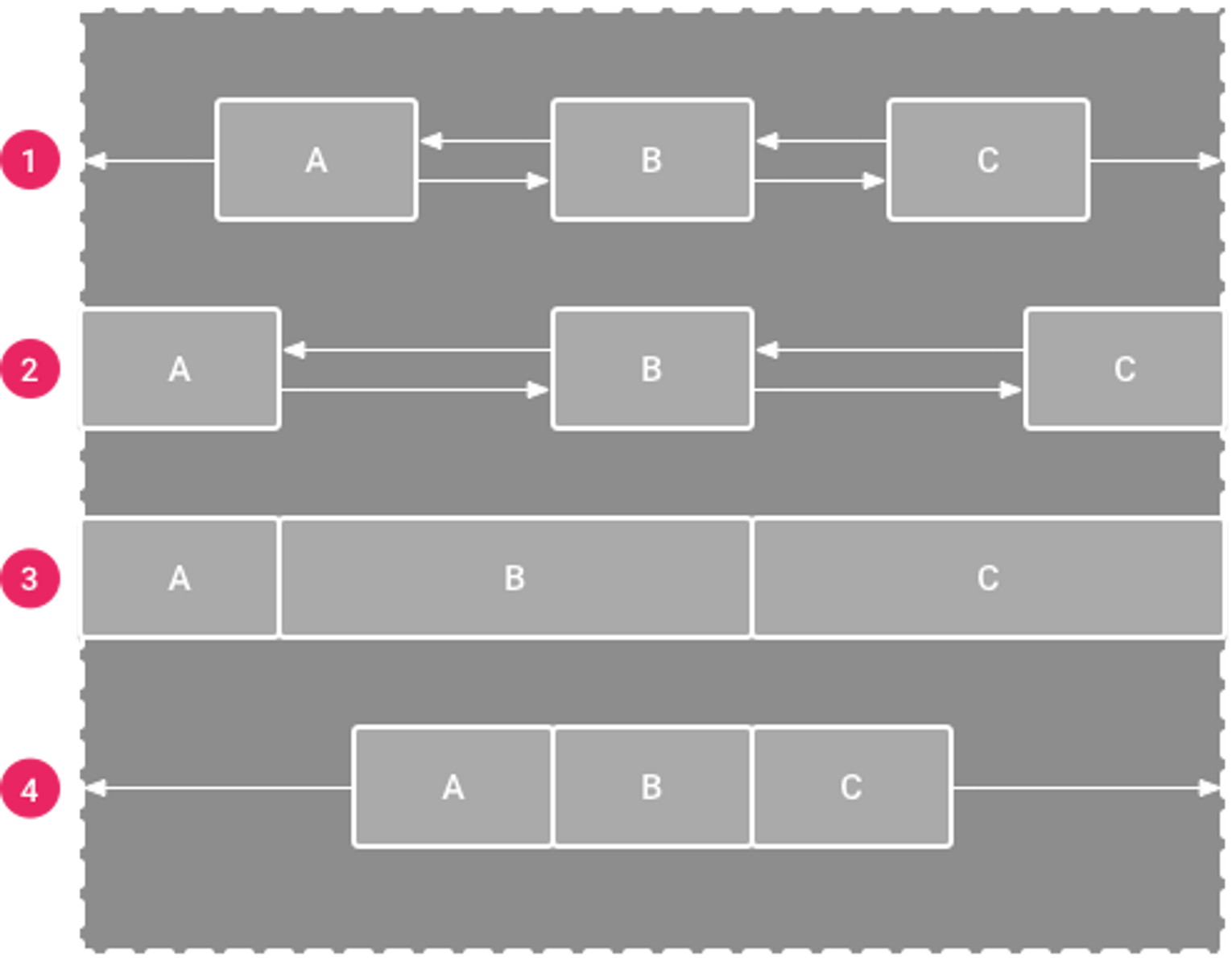

Chains

• 뷰 간에 상호참조를 할 때 Chain이 생긴다.
• 가장 왼쪽 혹은 가장 위에 있는 뷰가 ‘헤드’ 뷰이다.

• 체인 스타일을 지정할 수 있다.

체인을 사용하면, 적절한 배치와 정렬을 할 수 있다.

또한 헤드 뷰를 통해 일관된 속성(마진 등)을 적용할 수 있다.

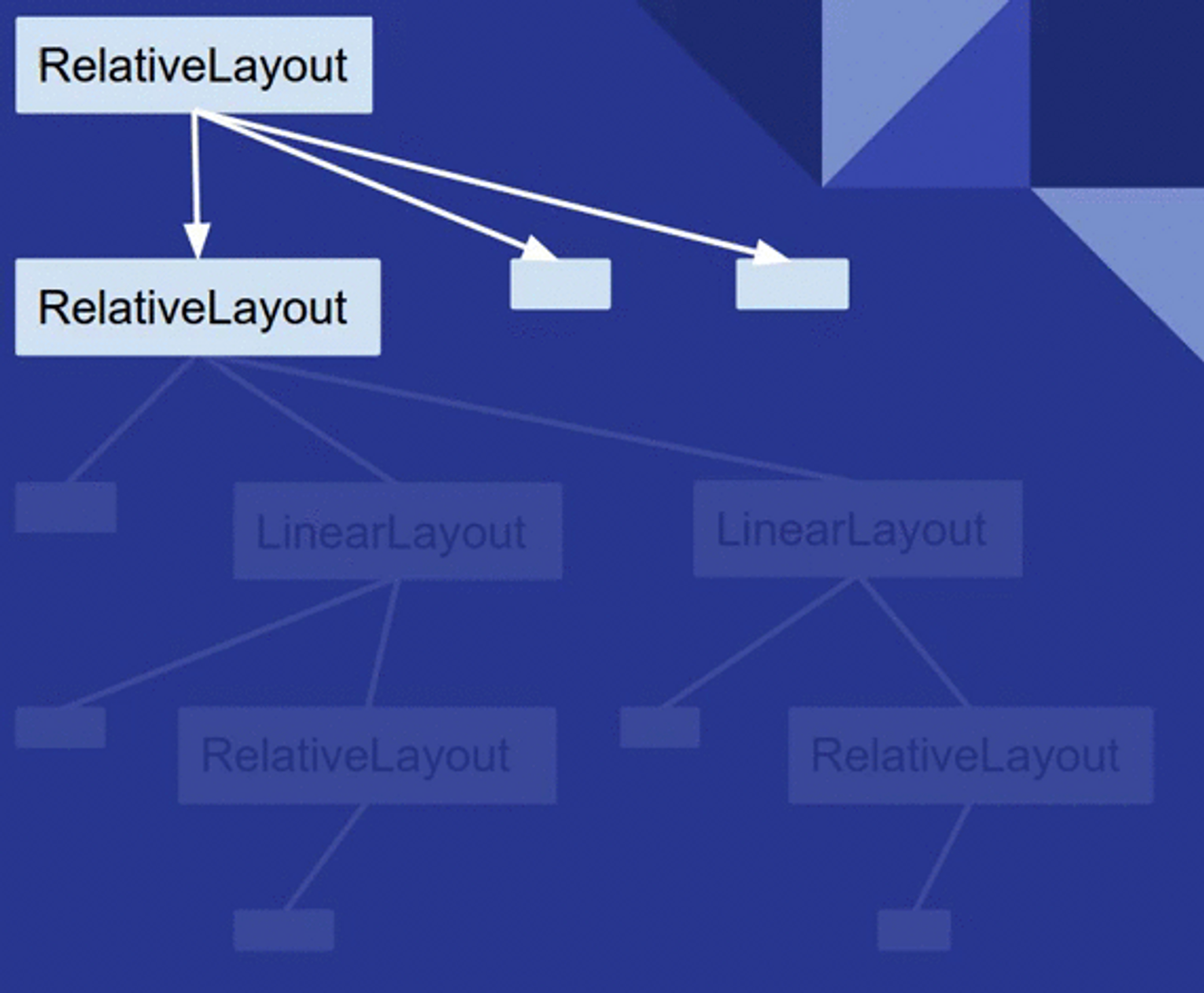

Depth를 줄이면 좋은 이유

뷰를 그리는 과정

안드로이드에서 뷰가 렌더링되는 과정을 알아보자.

렌더링 프로세스는 3단계로 구성된다.

1. Measure
   • 뷰 트리를 순회하며 각 ViewGroup과 View의 크기를 결정한다.
   • 뷰그룹의 크기가 측정되면, 자식뷰들도 측정된다.
2. Layout
   • measure 단계에서 측정된 크기를 사용해서 각 뷰그룹에 있는 자식들의 위치를 결정한다.
   • 이 때도 순회가 일어난다.
3. Draw
   • 뷰 트리에 있는 각 객체를 Canvas객체로 만들어 GPU에게 그리기 명령을 보낸다.
   • 이전단계에서 구한 크기와 위치가 포함된다.
   • 이 때에도 순회가 일어난다.

각 단계마다 뷰 트리의 순회가 필요하다. 그러므로 뷰가 더 많아지거나, 충첩이 될수록 더 많은 시간과 computation power가 필요하다.

By keeping a flat hierarchy in your Android app layouts, you can create a fast and responsive user interface for your app.

• DFS 시간복잡도 → O(V+E)?

일반적으로 프레임워크는 단일 패스로 상당히 빠르게 레이아웃 또는 측정 단계를 실행합니다. 그러나 좀 더 복잡한 레이아웃의 경우 프레임워크는 궁극적으로 요소를 배치하기 전에 해결하기 위해 다중 패스가 필요한 계층 구조 부분에서 여러 번 반복해야 할 수 있습니다. 레이아웃 및 측정 반복을 두 번 이상 실행해야 하는 것을 이중 과세라고 합니다.

In Compose

In the View system, was the recommended way to create large and complex layouts, as a flat view hierarchy was better for performance than nested views are. However, this is not a concern in Compose, which is able to efficiently handle deep layout hierarchies.ConstraintLayout

• View 시스템(xml)에서는 트리구조로 뷰를 관리했지만, Compose에서는 레이아웃이 Flat하게 관리되기 때문에 성능상의 이점이 사라졌다.

성능 및 뷰 계층 구조  |  Android 개발자  |  Android Developers

Understanding the performance benefits of ConstraintLayout
